山東東岳鹽業有限公司
變頻器配件更換項目

招標文件

項目編號：SCB-2023010


山東東岳鹽業有限公司
2023年5月18日

第一章 招標公告
一、招標條件
變頻器配件更換項目，招標單位為山東東岳鹽業有限公司，該項目已具備招標條件，現對該項目施工進行詢比價招標。
二、項目概況與招標范圍
1、項目名稱：山東東岳鹽業有限公司變頻器配件更換項目。
2、項目地點：山東東岳鹽業有限公司指定位置。
3、項目內容：
3.1 本項目變頻器采購包含兩部分：
3.1.1 山東東岳鹽業有限公司采購2臺套變頻器配件并安裝就位，以及電纜、配電的敷設安裝、與原系統匹配、調試運行等；
3.1.2 變頻器配件安裝調試運行后，必須保證變頻器正常運行，并且滿足本招標書5.1條高壓變頻器基本參數表所規定的內容；
3.1.3 組裝后的高壓變頻器單臺總發熱量要求≤40kW;
3.1.4 詳情見以下《山東東岳鹽業有限公司10kV900kW采鹵泵變頻器配件更換項目招標規格計劃書 》。
起
《山東東岳鹽業有限公司10kV900kW采鹵泵變頻器配件更換項目招標規格計劃書
目錄
1. 總則------------------------- 2
2. 制造標準-------------------- 2
3. 使用環境條件 --------------- 3
4. 負載及相關工藝要求--------- 4
5. 高壓變頻器更換配件技術要求 5
6. 供貨范圍--------------------- 8
7. 設計分工和資料交付---------- 9
8. 售后服務條款---------------- 10

現山東東岳鹽業有限公司10kV900kW采鹵泵變頻器由于老化原因，需更換變頻器相關配件，招標內容如下：
1. 總則
1.1本招標書適用范圍僅限于山東東岳鹽業有限公司10kV900kW采鹵泵變頻器配件更換項目，它包括了相關配件的功能設計、供貨、制造、安裝、調試、培訓及售后服務等方面的技術要求。
1.2本招標書所提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文，投標方保證提供符合技術協議書和現行工業標準及相關行業標準的優質產品。
1.3本招標書所使用的標準如與投標方所執行的標準有矛盾時，按較高標準執行，并應滿足所有相關的國標及IEC標準最新有效版本。
1.4在簽訂合同之后，招標方有權提出因規范標準和規程發生變化而產生的一些補充修改要求，具體款項由甲、乙雙方共同商定。
1.5未盡事宜需各方密切配合，隨時協商解決。
2. 制造標準
  GB/T13384-92 《機電產品包裝通用技術條件》。
GB/T3797     《電控設備第二部分：裝有電子器件的電控設備》。
GB/T2900     《電工術語》。
GB/T3859-1993 《半導體變流器》。
GB/T12668-2002     《調速電氣傳動系統》。
GB/T13422-1992     《半導體電力變流器電氣實驗方法》。
GB/T7678     《半導體自換相變流器》。
GB/T0233     《電氣傳動控制設備及本實驗方法》。
GB/T 10228     《干式電力變壓器技術參數和要求》。
GB17211     《干式電力變壓器負載導則》。
GB311 .1     《高壓輸變電設備的絕緣配合》。
GB/T 14549     《電能質量公用電網諧波》。
GB 12326     《電能質量電壓允許波動和閃變》。
IEC1000-4-2     《EMC抗干擾標準》。
IEC68-2-6     《抗振動標準》。
IEC68-2-2     《抗沖擊標準》。
IEC1800-3     《EMC傳導及輻射干擾標準》。
GB/T15139-94 《電工設備結構總技術條件》。
GB/T3797     《電控設備》。
GB/T7678     《半導體自換相變流器》。
GB/T10233     《電氣傳動控制設備基本試驗方法》。
DL/T 994-2006         火電廠風機水泵用高壓變頻器(草稿)
GB 156-2003      標準電壓
GB/T 1980-1996      標準頻率
GB/T 2423.10-1995        電工電子產品基本環境試驗規程 振動（正弦）試驗導則
GB 2681-81      電工成套裝置之中的導線顏色
GB 2682-81      電工成套裝置之中的指示燈和按鈕的顏色
GB 4208-93      外殼防護等級的分類
GB 4588.1-1996      無金屬化孔單、雙面印制板技術條件
GB 4588.2-1996      有金屬化孔單、雙面印制板技術條件
GB 9969.1-88      工業產品使用說明書  總則
GB/T14436-93      工業產品保證文件  總則
GB/T15139-94      電工設備結構總技術條件
IEEE std 519-1992      電力系統諧波控制  推薦實施
 以上標準均執行最新版本；如有差異，按較高標準執行。
3. 使用環境條件
3.1海拔高度：≤1000m
3.2環境溫度: -10~+41℃ ；最大日溫差：20℃；年平均氣溫14℃
3.3環境濕度: (25℃)：＜95％
3.4地震烈度： 地面水平加速度0.3g
地面垂直加速度  0.15g
同時作用三個正弦波
安全系數 1.67
3.5電源條件
電源系統標稱電壓：10kV
額定頻率：50Hz
頻率變動：系統非瞬時性運行頻率范圍： 49.5~50.5Hz
4. 負載及相關工藝要求
4.1負載
現場負載用途：采鹵泵
現場負載類型：水泵

4.2電機詳細參數

4.3主回路要求
此次配件更換要求在原有主回路的工作方式進行升級，且投標方應根據采鹵泵的運行特點選配最為適合的變頻系統，具體主回路及要求如下。并請投標方敘述更換配件后變頻器的工作過程。

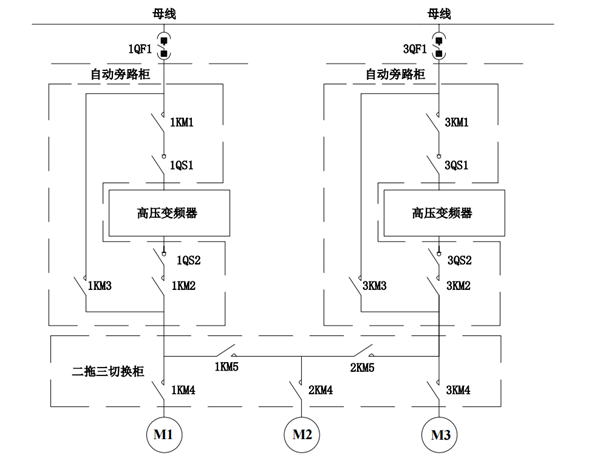

主回路圖
要求：1）更換配件后的高壓變頻器用于電機調速，需滿足兩臺變頻器拖動三臺電機中任意兩臺的需求。
2）需滿足當高壓變頻器發生故障或處于檢修狀態下，可切換至工頻拖動電機。
3）投標方在更換配件后使變頻器具有完善的刀閘連鎖等功能，以確保在正常使用狀態下各設備安全運行。
5. 高壓變頻器更換配件技術要求
5.1高壓變頻器更換配件后基本參數
投標方需滿足在更換配件后變頻裝置性能參數能達到下表中規定的內容，并符合相應規范要求。

序號	名稱	投標值	備注
1	供應商及產地
2	安裝存放環境	室內；嚴禁室外存放
3	技術方案	單元串聯，交直交，高高方式
4	逆變器類型	單元串聯H橋電壓型逆變器
5	高壓變頻器型號
6	高壓變頻裝置容量(kVA)	不小于1250
7	滿足電機正常運行的功率等級(kW)	不小于1000
8	輸入電壓（kV）	10
9	系統輸入頻率	45Hz~55Hz
10	系統輸出電壓（kV）	0-10
11	系統輸出電流(A)	輸出電流不小于75
12	調制技術	最優的PWM控制技術
13	每相串聯單元數	8級
14	整流脈沖數：	48脈沖整流
15	功率模塊數量	24臺
16	控制電源	220AC，2kVA
17	輸入功率因數	額定負載下≥0.96
18	系統效率	≥98%（變頻部分）
19	輸入諧波	＜3％
20	對電網電壓波動的敏感度	+10% ~ -20%
21	輸出頻率范圍	0Hz~50Hz
22	頻率分辨率	0.01Hz
23	過載能力	120％時60s，150％時5s（可根據用戶定制）
24	傳動象限	2象限
25	模擬量輸入	4-20mA，2路（可擴展）
26	模擬量輸出	4-20mA，2 路（可擴展）
27	標準控制連接	與DCS硬連接
28	開關量輸入	4（干接點）
29	開關量輸出	4（干接點）
30	人機界面	圖形化中文顯示觸摸屏
31	運行環境溫度	0~45℃
32	冷卻方式	強制風冷
33	噪聲等級	≤75dB
34	環境濕度	＜95％,無凝露
35	安裝海拔高度	＜1000米，1000米以上，每增加100米降額1%運行
36	防護等級	IP31
37	維護方式	柜體前后維護
38	現場采用的控制方式	采用PROFINET通訊/DCS硬接線方式控制變頻

5.2相關配件詳細性能要求
5.2.1變壓器技術要求
（1）投標方高壓變頻器進線移相變壓器應為干式變壓器，容量不小于1250kVA，采用新華都、北變、中天品牌產品，禁止采用其余品牌變壓器，不單獨布置，其冷卻散熱系統應安全可靠，變壓器溫升控制在合理范圍內。進線變壓器應滿足下列技術參數
進線變壓器一次側額定電壓：10kV，±5%
進線變壓器一次側額定頻率：50 Hz，±1%
絕緣等級：H級
（2）變壓器允許過負荷能力應符合IEC干式變壓器過負荷導則及相應國標要求。
（3）投標方變壓器溫升限值

部位	絕緣系統溫度（℃）	最高溫升（K）
線圈	180	125

（4）投標方變壓器應采用最新的風筒式高效率散熱設計，不采用在變壓器下部配風機的設計，用以減小可發生的故障點。
（5）為了保證變壓器長久良好的運行，保證變壓器的運行溫度，需對變壓器柜頂風機的風量做出冗余設計。
（6）變壓器進線接線端子應足夠大，以便與進線電纜連接。變壓器柜內高壓引線導體能滿足動熱穩定的允許值。
5.2.2功率單元技術要求
（1）投標方應對單元進行封閉處理，在單元內部形成獨立空間，減少外部氣體或粉塵對整個功率單元的影響。
（2）投標方在設計功率單元結構時，應對電容有獨立的通風設計，增強電容的散熱效率，以延長電解電容的壽命。
（3）功率單元為模塊化設計，方便從機架上抽出、移動和變換，所有單元可以互換。具備單元模塊自動旁路技術。整個過程動作時間≤200ms，從而確保輸出穩定無波動。當一功率單元故障時，自動檢測故障單元并將其旁路，變頻器繼續正常運行，但是必須發報警信號至監控上位機。
（4）投標方功率單元整流逆變部分效率≥98%。
（5）投標方功率單元與控制器通訊應采用光纖連接，以提高通訊速率和抗干擾能力。為保證信息傳輸?shù)脺?zhǔn)確性，不得采用單元間串聯的形式及單光纖傳輸方式進行信息傳遞，應采用雙根光纖一進一出的方式進行光纖通訊。
（6）功率單元須采用Hicon或Capxon品牌電解電容，逆變元器件須采用進口日本富士品牌IGBT。
（7）為提高整個變頻器的穩定性，功率單元中的電路板須進行三防工藝，能做到防潮、防鹽霧、防霉的三防保護。
（8）功率單元中控制CPLD芯片須采用美國ALTER品牌，且具有一級過壓，二級過壓，一級過溫，二級過溫等功能顯示，并且采樣采用AD轉換傳輸?shù)娇刂葡到y(tǒng)。
5.2.3控制系統技術要求
（1）控制系統配套的控制柜殼體應達到防潮、防鹽霧、防霉要求，滿足招標人鹵水生產特殊使用環境，保證不因環境因素影響設備正常運行。
（2）投標方控制系統能控制變頻器輸出符合IEEE 519 1992及中國供電部門對電壓失真最嚴格的要求，高于國標GB14549-93對諧波失真的要求。
（3）投標方控制系統具有遠程/本地控制切換的功能，能實現對變頻器的遠距離操作。
（4）投標方控制系統具有如下保護功能
1）應有防止誤操作的功能。
2）設置有變壓器超溫、控制系統故障、過流、過載、短路、過電壓、欠電壓、缺相、功率元件過熱等報警或保護。
3）各種保護能輸出無源硬接點，與外部報警或跳閘回路連接。
4）各種保護動作后，能實現故障自動記錄、事故記憶，并且失電不丟失數據；故障記錄能自動記錄各種保護的動作類型、動作時間，可以實現故障定位。各種故障記錄數據能調出并在顯示屏上顯示。
（5）投標方為保證系統安全，應具有相間短路保護功能。以避免由于電機或電纜短路造成變頻器的損壞。
（6）投標方控制系統輸出電流獲取應采用獨立的電流采樣模塊，以避免強電干擾，與主控采用高速光纖通訊。
（7）投標方控制系統故障信號經無源硬接點輸出（常開），用于外部后臺監控。
（8）投標方控制系統所在柜體上裝有中文觸摸屏，可顯示運行狀態、運行電流及電壓、報警故障、聯鎖關系和I/O狀態，還可設置參數。
（9）投標方控制系統中的邏輯控制須采用西門子PLC，具備PROFINET/MODBUS通訊接口，可以與上位DCS通過通訊方式連接。
（10）控制系統中的主控制器須具有金屬箱體式外殼，有良好的密封性，以保證長期穩定運行，不得采用控制電路板外露式安裝。投標方需提供金屬箱體的設計信息。
（11）投標方控制系統需具有限流加速功能，以提高節能效果。
（12）為提高系統靠性和良好的電磁兼容性，控制系統柜內不允許出現直接裸漏的電路板。
（13）控制系統中人機界面為不小于10英寸液晶觸摸屏，中文操作界面。并能實時顯示每個單元的運行狀態、電壓及溫度，單元內部的元器件狀況，且能清楚可見變頻器輸出的電流電壓波形，同時變頻器發生故障時所報出的故障原因清晰可見。
（14）控制系統能控制變頻器可以在任意條件下快速、正常地啟動，需具備飛車啟動功能，投標方需提供控制系統飛車啟動參數及飛車實際波形圖。
（15）投標方控制系統和DCS系統的接口至少包含如下表格所列清單內容：

No.	I/O	AI	AO	DI	DO	備注
1	速度給定	2				4~20mA
2	電機電流,速度等		2			4~20mA
3	啟動			1		干接點
4	停止			1		干接點
5	緊急斷電			1		干接點
6	復位			1		干接點
7	本地/遠程狀態指示				1	干接點
8	就緒狀態				1	干接點
9	運行狀態				1	干接點
10	變頻器報警				1	干接點
11	變頻器故障				1	干接點
12	變頻狀態				1	干接點
13	工頻狀態				1	干接點

（16）投標方控制系統和高壓開關的接口至少包含如下表格所列清單內容：

No.	I/O	AI	AO	DI	DO	備注
1	高壓開關的狀態			1		干接點
2	允許合閘				1	干接點
3	高壓開關分閘				1	干接點

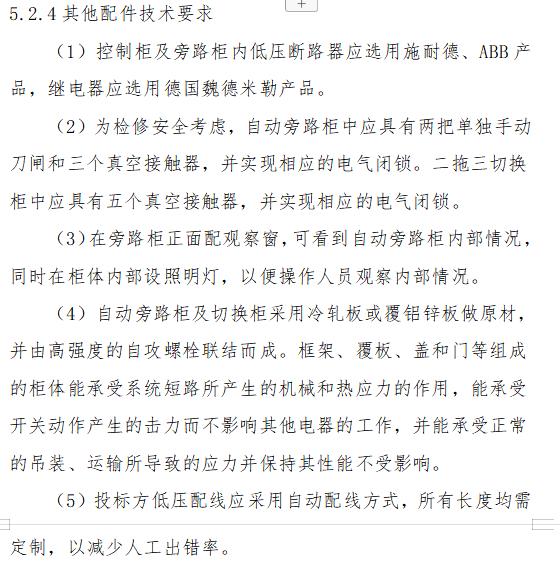

6. 供貨范圍
本項目配件主要包括：進線變壓器、功率柜、控制柜及自動旁路柜。配件供貨清單及備品備件要求如下。
6.1供貨清單
